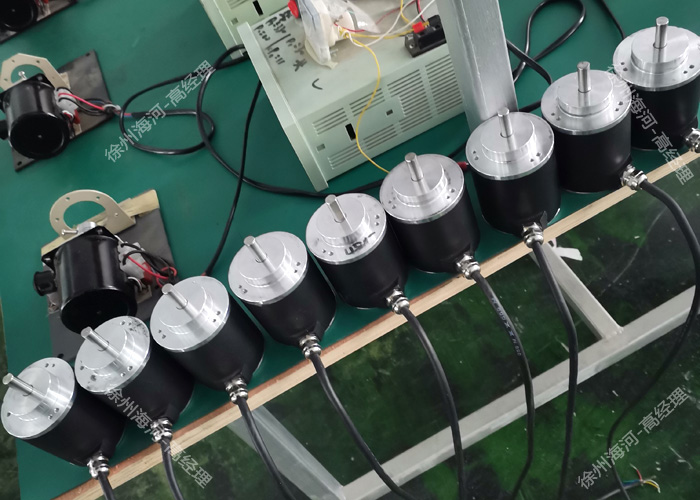

閘門開度編碼器主要功能

閘門開度編碼器作為水利工程、自動化控制領域的核心傳感器，其核心功能可歸納為以下四方面：

?一、高精度位移測量與位置反饋?

?絕對值編碼技術?

采用靜磁柵、光電或磁感應原理，每個閘門開度位置對應唯一數字編碼，無需初始校準即可直接輸出絕對角度值。例如米朗科技的雙輸出磁感應多圈編碼器，通過齒輪傳動實現單圈+多圈編碼，測量范圍覆蓋閘門全行程。

?多圈測量能力?

通過機械齒輪組或電子多圈技術（如鐘表齒輪原理），突破單圈編碼限制。例如靜磁柵編碼器可支持數十圈測量，滿足大型水利樞紐中閘門長行程（如50米以上）的精確控制需求。

?微米級分辨率?

高精度型號分辨率可達0.01mm甚至更高，確保閘門開度控制符合《水利水電工程啟閉機設計規范》中“開度誤差≤±1mm”的要求。

?二、實時數據傳輸與系統集成?

?多接口兼容性?

?模擬信號?：支持4-20mA、0-5V、0-10V輸出，適配傳統PLC控制系統。

?數字信號?：RS485半雙工通信，可接入Modbus RTU協議，實現與SCADA系統的無縫對接。

?工業總線?：部分高端型號支持CANopen、EtherCAT等實時以太網協議，滿足工業4.0需求。

?雙信號冗余設計?

如閘門開度儀可同時輸出模擬量（如4-20mA）和數字量（如RS485），當某一信號異常時自動切換，保障系統可靠性。徐州海河KD-I測控儀即采用此設計，傳感器與顯示器間有線距離可超1km。

?三、環境適應性與可靠性保障?

?非接觸式測量?

磁感應或光電編碼器無機械磨損，避免傳統接觸式編碼器因電刷損耗導致的精度下降問題。靜磁柵編碼器采用“懸浮”無接觸運動方式，間隙達10mm，適應閘門振動、偏移等工況。

?防護等級與抗污染能力?

?IP67防護?：防塵防水設計，可短期浸水工作，適應潮濕、泥沙環境。

?抗電磁干擾?：采用屏蔽電纜和數字濾波技術，抑制水利樞紐中變頻器、電機等設備的電磁噪聲。

?寬溫工作?：部分型號支持-40℃~+85℃溫度范圍，滿足高寒或高溫地區使用。

?四、智能控制與安全防護?

?開度限位報警?

設定開度上限/下限值，當閘門超出范圍時觸發繼電器報警，防止設備損壞或安全事故。例如海河KD-I測控儀可在開度≥10米（默認值）時吸合上限繼電器。

?掉電數據記憶?

絕對值編碼器內置非易失性存儲器，斷電后仍保留當前位置數據，恢復供電后無需重新校準即可繼續工作。

?自診斷功能?

部分型號可檢測傳感器故障（如亂碼、信號中斷），并通過通信接口上報錯誤代碼，便于快速維護。

?應用場景示例?

?水利工程?：三峽大壩弧形閘門采用多圈絕對值編碼器，實現開度精確控制，保障防洪、發電效率。

?農田灌溉?：螺桿式閘門配拉線位移傳感器，通過編碼器反饋開度，實現流量精準調節。

?船閘控制?：卷揚機閘門通過監測旋轉角度換算開度，確保船只安全通行。

閘門開度編碼器通過高精度測量、可靠傳輸、環境適應和智能控制四大功能，成為水利自動化系統的“眼睛”和“神經”，直接關系到工程安全與運行效率。
